NXI/O Series

Ürün Tipi: Modüler G/Ç

Makine kontrol
performansı ve kolaylığı

Modern makine kontrolleri hareket eksenlerinin sistem genelinde mikrosaniyelik hassasiyetle senkronize olmasını gerektirir. NX G/Ç sistemi pek çok giriş ve çıkışta bu isabetli zamanlama özelliğini ve tekrarlanabilirliği sunmaktadır. Ultra hızlı dahili veriyolu sistemi EtherCAT ağının Dağıtılmış Saatiyle senkronize çalışarak sistem genelinde belirleyici bir G/Ç kullanımı sunar.

  • Sysmac Makine otomasyon kontrolörleri veCJ2-serisi PLC’lerle mükemmel uyum
  • EtherCAT kullanımıyla 1 μs’den daha az gecikme ile sistem genelinde senkronize G/Ç güncellemeleri
  • Yüksek yoğunluk: 12 mm genişlikte en fazla 16 dijital veya 8 analog sinyal
  • Kolay sistem montajı ve testi için çıkarılabilir kablolama terminalleri
Aksesuarlar
Ethernet cables and accessories

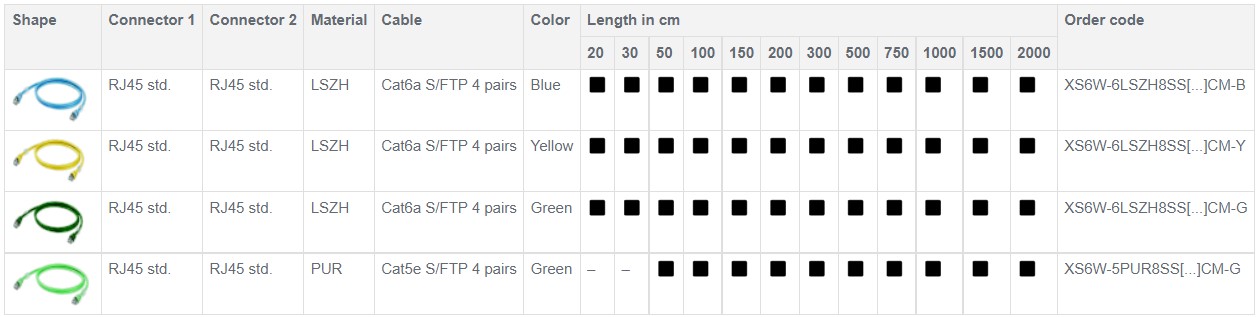

EtherCAT patch cables, improved shield

Note: For [.] fill in the 1-character length code.

Ethernet patch cables, standard RJ45 connectors

Note: For […] fill in the length in cm.

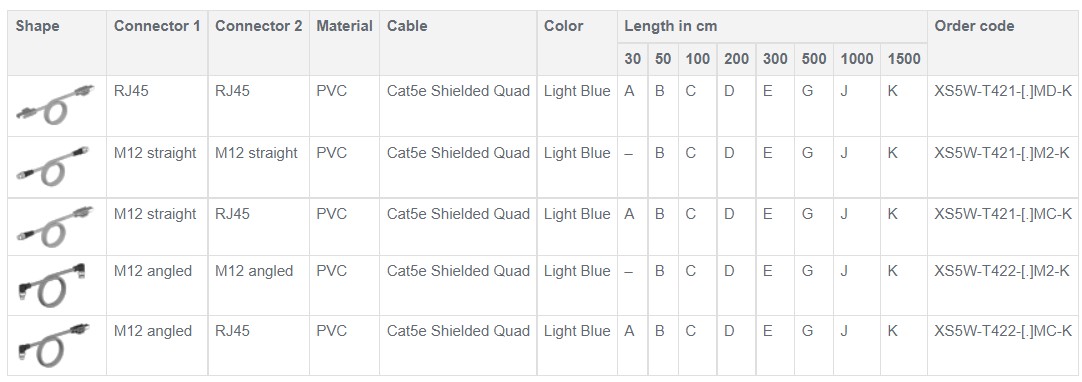

Ethernet patch cables, RJ45/M12 connectors

Note: For [.] fill in the 1-character length code.

Specifications
Item XS6W-6LSZH8SS_CM-_ XS6W-5PUR8SS_CM-G
Rated current 1 A (at 50°C)
Withstand voltage 1,000 VDC for 60 s (leakage current: 1 mA max.)
Ambient operating temperature −20 to 60°C −40 to 85°C
Ambient storage temperature −20 to 60°C −40 to 85°C
Ambient installation temperature 0 to 50°C −10 to 60°C
Protective structure IP20 IP20

Accessories

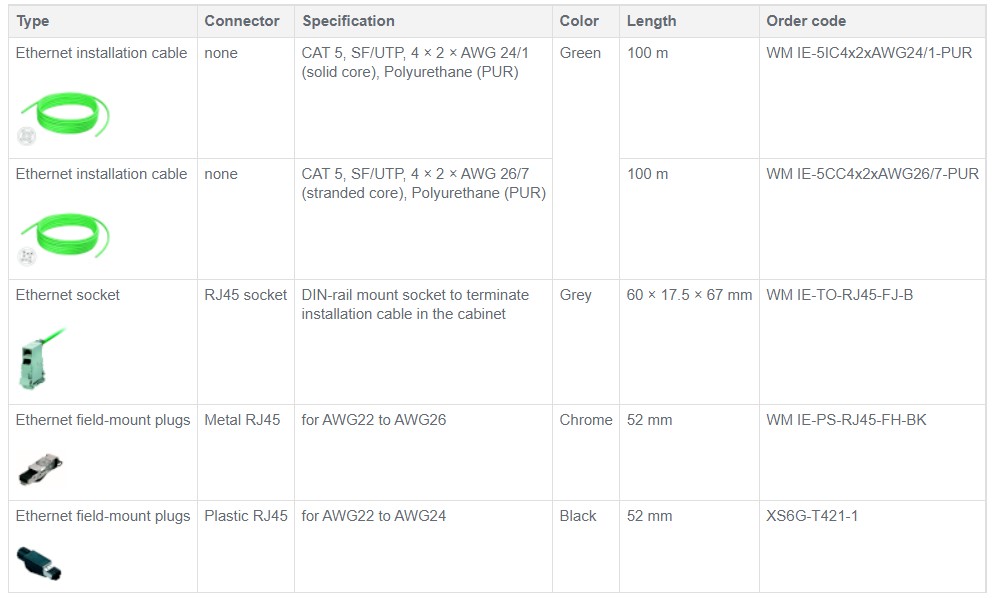

Ethernet cables and accessories
Accessories

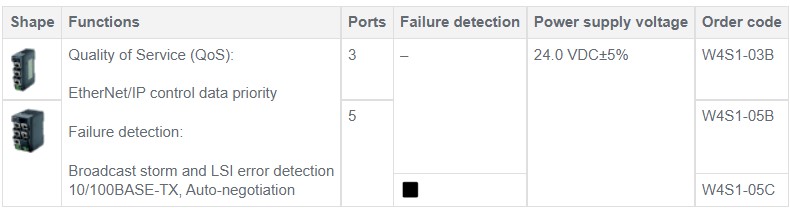

Industrial switching hubs

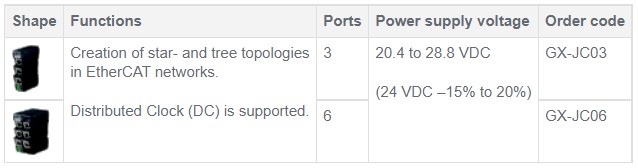

EtherCAT junction slave

Özellikler
Ağlar
ethercat-net-profinet 190x206px prod

Sysmac NJ Makine Kontrol Cihazı ürün serilerinde kontrol ağı olarak EtherCAT’i tercih ederiz. Standart Ethernet kablo bağlantılarının, mükemmel hızlı ve anında veri alışverişiyle birleştirilmesi, yeni bir makine kontrol mimarisi ortaya çıkarmıştır. Mimarinin açıklığı, modülerliği ve sağladığı belirlilik günümüzün makine otomasyonu açısından vazgeçilmez bileşenlerdir.

  • Programlama ve ağ için açık standartların kullanılması harici sistemlerle veri alışverişi ve birlikte çalışabilirlik sağlar
  • Modülerlik, son kullanıcı gereksinimlerine hızlı şekilde uyum sağlamak için gerekli sistem konfigürasyonu esnekliğini sunar
  • Belirlilik, hem makinenin kontrol altında tutulması hem de performans ve doğruluğun artırılması için gereklidir

EtherNet/IP, hem verimli hem de güvenilir veri alışverişi sunmak için standart Ethernet altyapısı üzerinden CIP protokolünü kullanır. NX serisi G/Ç (emniyet kontrolü dahil olmak üzere), EtherNet/IP bus kuplörünü kullanarak CJ/CS serisi PLC’lere bağlanabilir.

ProfiNet bus kuplör, NX I/O platformunun özelliklerini genişleterek olası mimari çeşitliliğini artırır.

Performance

NX serisindeki her bir G/Ç seti, EtherCAT kuplörü üzerinde tek bir EtherCAT nodu olarak kabul edildiğinden, genel ağ performansı monte edilen G/Ç ünitesi sayısından doğrudan etkilenir. EtherCAT nodu sayısının minimumda tutulması, EtherCAT hareket eksenleri yenileme döngü zamanlarının yüksek G/Ç sayılarında bile en yavaş seviyede korunmasına yardımcı olur. Ayrıca bu durumda bir G/Ç ünitesinde meydana gelen yerel arıza veya hasar, hattaki diğer EtherCAT nodlarını etkilemez. NX serisi dahili veriyolu, Dağıtılmış EtherCAT Saatiyle tamamen senkronizedir. Bu senkronizasyon, monte edildiği konumdan bağımsız olarak, kontrol sistemindeki tüm giriş veya çıkış ünitelerinin 1 µs’den daha az gecikme ve mükemmel bir zamanlamayla çalışmasını sağlar.

synchronous io prod

Design
push-in wiring prod



NX serisini tasarlarken, dağıtılmış G/Ç sistemlerindeki deneyimimizi, müşterilerimizden gelen geri bildirimlerle birleştirdik.

  • Ünite başına 12 mm standart genişliğe sahip olan bu üniteler kompakt yapılarına rağmen ünite başına 16’ya kadar kanal sunar
  • Ön konnektörler, 1,5 mm2’ye kadar kablolarda 8 mm ferrüllerle araçsız ve vidasız kablo bağlantısı sunar
  • Terminal, ön kablo bağlantısı ve güvenli adım adım teste olanak sağlamak için çıkarılabilir olarak üretilmiştir
  • Ünite ve konnektör üzerindeki eşleştirme etiketleri yanlış montaj riskini azaltır
  • Yanlış eşleşmeyi mekanik olarak önlemek için terminal ve üniteye 6 anahtar takabilirsiniz.



push-in wiring prod



NX serisini tasarlarken, dağıtılmış G/Ç sistemlerindeki deneyimimizi, müşterilerimizden gelen geri bildirimlerle birleştirdik.

  • Ünite başına 12 mm standart genişliğe sahip olan bu üniteler kompakt yapılarına rağmen ünite başına 16’ya kadar kanal sunar
  • Ön konnektörler, 1,5 mm2’ye kadar kablolarda 8 mm ferrüllerle araçsız ve vidasız kablo bağlantısı sunar
  • Terminal, ön kablo bağlantısı ve güvenli adım adım teste olanak sağlamak için çıkarılabilir olarak üretilmiştir
  • Ünite ve konnektör üzerindeki eşleştirme etiketleri yanlış montaj riskini azaltır
  • Yanlış eşleşmeyi mekanik olarak önlemek için terminal ve üniteye 6 anahtar takabilirsiniz



Digital I/O Units
nx digital io prod

NX serisi, ekonomik standart G/Ç’ler ve yüksek hızlı senkronize modelleri bir arada kullanmanıza olanak sağlar. Standart dijital G/Ç’ler, ünite başına 16 bağlantı bulundurur ve şu seçenekleri sunar:

  • Güç kaynağıyla 3 kablolu sensör bağlantısı (4 kanallı üniteler)
  • 2 kablolu kontak girişler veya aktüatör çıkışları (8 kanallı üniteler)
  • Ortak bir güç kaynağına zaten bağlı olan sensörler ve aktüatörler için 1 kablolu bağlantı (16 kanallı üniteler)



Yüksek hızlı G/Ç’lerin tümü 3 kablolu bağlantı kullanır ve 300 ns’nin altında Açma/Kapama yanıt süresine sahiptir. Dağıtılmış EtherCAT Saati kullanıldığında, tüm girişler açılıp kapatılabilir ve tüm çıkışlar 1 µs’nin altında bir gecikmeyle senkronize şekilde kontrol edilebilir.

Tam G/Ç zamanlaması üzerinde daha fazla kontrol sağlayabilmek için zaman damgası girişleri size her sinyal iletiminin tam vaktini söyler. Benzer bir şekilde, EtherCAT ağının herhangi bir yerindeki zaman etiketli girişler, mikro saniyenin altında bir hassasiyetle bağımsız olarak kontrol edilebilir.

Analog I/O Units
nx analogue i o units prod

Analog sensörler, 4-20 mA vericiler, termokupllar veya direnç termometrelerinden gelen giriş sinyalleri kolayca bağlanabilir ve izleme, veri kaydı, trend belirleme ve PID kontrolü için kullanılabilir. Analog üniteler, kanal başına 10 µs’den az örnekleme zamanı ve yüksek çözünürlükle (1:30.000) sunulur. Yerleşik filtreleme, ofset düzeltme, kopuk kablo ve aralık aşımı algılama fonksiyonları standart olarak bulunur. Kullanıcı 12 farklı termokupl özelliği ve 0,01 dereceye kadar °C/°F gösterge çözünürlüğü arasında seçim yapabilir. Sadece 12 mm genişlikte sekize kadar girişe olanak tanıyan NX serisi pazardaki en kompakt modüller arasında yer alır.

High-speed analog input unit
nx-had401 190x232 prod

Yüksek Hızlı Analog Giriş Ünitesi, analog sinyallerde 5 µs’ye kadar örnekleme hızı sağlar. Analog sinyallerin hızlı hesaplanabilmesi gelişmiş kalite denetimi veya kestirimci bakım için titreşim analizi olanağı sunar. Makinenin Kalite ve Kullanılabilirlik değeri geliştirilerek daha iyi OEE (Genel Ekipman Verimliliği) oranına ulaşılabilir. Bu ünite aynı anda 4’e kadar farklı kanal okuması gerçekleştirebilir ve 4 kanalın kullanıldığı durumlarda bile 5 µs hızı korumayı başarır. Kanallar arasındaki yalıtım, kanallar arasında bozulma ortaya çıkmasını önler.

Position I/O Units
nx position i o units prod

Artımlı enkoderlerden, Senkron Seri (SSI) enkoderlere kadar birçok enkoder tipinden gelen sinyal bu üniteye bağlanabilir. Konum verilerini Dağıtılmış EtherCAT Saatiyle senkronize edebilme olanağı, enkoderin başlatma ve takip için hareket ekseni olarak kullanılabilmesine imkan tanır. Bağımsız kontrol ve konumlandırma için 500 kHz’e kadar pals çıkışları kullanılabilir ve Sysmac NJ makine kontrol cihazıyla birlikte kullanıldığında hareket ekseni olarak yapılandırılabilir.

IO-Link Master Unit
nxilm400 prod

IO-Link, sensör düzeyindeki haberleşmeyi görünür hale getirir

  • Makine duruş süresi azaltılabilir.
  • En kısa sürede arıza giderme için anormallik algılama.
  • Kestirimci bakım için durum izleme.
  • Çalışma saatini azaltmak için özel tanımlama.
  • Vidasız klemensli NX Serisi Master ünite veya ıslak ya da tozlu ortamlar için IP67 koruma sınıfına sahip GX Serisi.
  • Bir NX Serisi IO-Link master ünitesine 4 adede kadar sensör bağlanabilir.
  • Fotoelektrik ve Proximity sensörleri bulunur.
Entegre Emniyet
nx safety prod



Emniyet kontrol üniteleri ve emniyetli giriş ve çıkış üniteleri, emniyet ve standart kontrolünü tek bir ağa tamamen entegre etmek amacıyla tüm NX serisi EtherCAT G/Ç istasyonlarında kullanılabilir. NX serisi PL a ve PL e arasındaki tüm emniyet Performans Seviyelerini karşılar. Standart NJ serisi kontrolörler (V1.06 ve üzeri) ve NX serisi bus kuplörlerinin (V1.1 ve üzeri) kullanılabilmesi sayesinde, standart kontrol ve emniyet bağımsız olarak ölçeklenebilir.

Sıcaklık Kontrolü
nx in-panel tc prod



Durum Değişikliklerini Kolayca Algılayarak Kontrolü Optimize Edin – Hem Verimliliğe Hem Kaliteye Ulaşın

  • Süreç değişiklikleri nedeniyle kontrol ayarını otomatik olarak optimize eden adaptif kontrol
  • Daha iyi sızdırmazlık uygulaması (paketleme) ve su soğutmalı ekstrüzyon makineleri (plastik) için özel işlev
  • ProfiNet, Ethernet-IP ve EtherCAT Fieldbus desteği sayesinde daha kolay entegrasyon
